বায়োমেডিকাল টাইটানিয়াম অ্যালয়গুলিকে পদার্থের মাইক্রোস্কোপিক কাঠামো অনুসারে শ্রেণিবদ্ধ করা যেতে পারে। টাইপ, প্লাস টাইপ এবং টাইটানিয়াম অ্যালয় টাইপ III। বর্তমানে, বিশুদ্ধ টাইটানিয়াম এবং টি-6আল-4ভি খাদ এখনও ক্লিনিকাল অনুশীলনে ব্যাপকভাবে ব্যবহৃত হয়। কিন্তু টাইটানিয়াম-টাইপ অ্যালয়গুলি তাদের নিম্ন ইলাস্টিক মডুলাস এবং আরও ভাল জৈব সামঞ্জস্যতার কারণে এই ক্ষেত্রে একটি গরম গবেষণার বিষয় হয়ে উঠেছে। এটি সবচেয়ে প্রতিশ্রুতিশীল বায়োমেডিকাল টাইটানিয়াম খাদ।

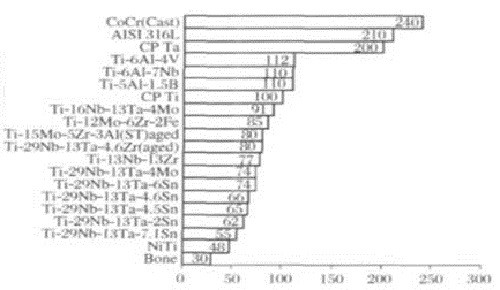

সারণি 1 বিভিন্ন বায়োমেডিকাল টাইটানিয়াম অ্যালোয়ের যান্ত্রিক বৈশিষ্ট্য দেখায়। চিত্র 1 মানব হাড়ের সাথে বিভিন্ন বায়োমেডিকাল অ্যালোয়ের ইলাস্টিক মডুলাসের তুলনা দেখায়। আপনি দেখতে পাচ্ছেন, দ্বিতীয় প্রজন্মের বায়োমেডিকাল টাইটানিয়ামের ইলাস্টিক মডুলাস প্রথম প্রজন্মের তুলনায় উল্লেখযোগ্যভাবে কম। খাদ নকশায় Nb সামগ্রীর একটি ক্রমবর্ধমান প্রবণতা রয়েছে এবং উভয়ই টাইটানিয়াম খাদ প্রকার, Ti-35Nb-7Zr-5Ta এবং Ti-29Nb-13 Ta-7.1Zr সংকর ধাতুগুলির সর্বনিম্ন স্থিতিস্থাপক মডুলাস 55MPa, যা মানুষের হাড়ের সবচেয়ে কাছাকাছি। তাই, কম ইলাস্টিক মডুলাস টি-টাইপ অ্যালয় সহ বায়োমেডিকাল উপকরণের বিকাশ এই ক্ষেত্রে একটি গবেষণার হটস্পট হয়ে উঠেছে। বায়োমেডিকাল হাইপারেলাস্টিসিটি, দেশে এবং বিদেশে টাইটানিয়াম খাদ সবচেয়ে ব্যাপকভাবে অধ্যয়ন করা হয় টিআই এনবি হাইপারেলাস্টিক টাইটানিয়াম খাদ।
সারণী 1 বায়োমেডিকাল টাইটানিয়ামের যান্ত্রিক বৈশিষ্ট্য
|
উপাদান |
স্ট্যান্ডার্ড |
ইলাস্টিক মডুলাস/জিপিএ |
প্রসার্য শক্তি/এমপিএ |
খাদ টাইপ |
|
প্রথম প্রজন্মের জৈব উপাদান
|
||||
|
বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম |
ASTM 1341 |
100 |
240-550 |
a |
|
Ti-6Al-4V নকল এবং ঘূর্ণিত টুকরা |
ASTM F136 |
110 |
860-965 |
একটি প্লাস |
|
টি-6আল-4ভি স্ট্যান্ডার্ড লেভেল |
ASTMF1472 |
112 |
895-930 |
একটি প্লাস |
|
Ti-6AI-7Nb |
ASTM F1295 |
110 |
900-1050 |
একটি প্লাস |
|
Ti-5আল-2.5Fe |
110 |
1020 |
একটি প্লাস |
|
|
দ্বিতীয় এবং তৃতীয় প্রজন্মের জৈব উপাদান
|
||||
|
Ti-13Nb-13Zr |
79-84 |
973-1037 |
মেটাস্টেবল |
|
|
Ti-12Mo-6Zr-2Fe |
74-85 |
1060-1100 |
|
|
|
Ti-35Nb-7Zr-5Ta |
55 |
596 |
|
|
|
Ti-29Nb-13Ta-4.6Zr |
65 |
911 |
|
|
|
Ti-35Nb-7Zr-5Ta-0.4o |
ASTMF1713 |
66 |
1010 |
|
|
Ti-15Mo-5Zr-3AI |
ASTMF1813 |
82 |
|
|
|
টি-মো |
ASTM F2066 |
|
||
